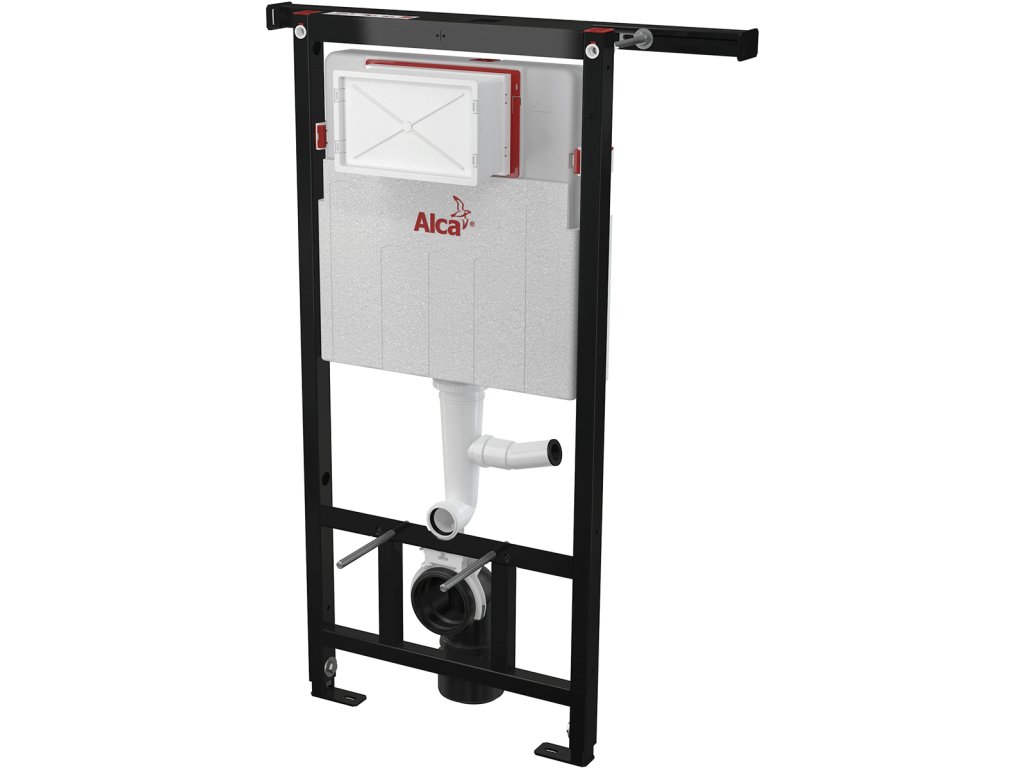

Alcadrain AM102/1120V Jádromodul WC modul s odvětráváním
Pro instalaci do dřevostaveb
Pro instalaci mezi dvě stěny
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Pro připojení k ventilačnímu systému
Pro rekonstrukce bytových jader
Pro tloušťku podlah 0-200 mm
Pro závěsné WC
Modul má přípravu na odvětrávání. Doporučený ventilátor o průtoku 30 m3/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy.(např. GE 2000 ventilátor pro záchodové mísy). Tento inovovaný předstěnový instalační systém ALCA s kódovým označením AM102/1120V Jádromodul nahrazuje modelovou řadu A102/1200V Jádromodul. Instalace těchto systému je nyní rychlejší a k jejich montáži vám nyní postačí pouze jeden klíč.
• Normy:
ČSN EN 14124, ČSN EN 14055
Technické parametry:
Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
Funkční rozsah tlaku vody 0,05 – 0,8 MPa
Hygienická rezerva 3 l
Malé spláchnutí 2,5 – 3,5 l
Objem vody v nádržce 9 l
Připojení vody zezadu nebo shora montážními otvory G1/2 "
Standardní nastavení malého spláchnutí 3 l
Standardní nastavení velkého spláchnutí 6 l
Velké spláchnutí 6 – 9 l
Zátěžová zkouška 400 kg
• Vlastnosti
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Kompatibilní se všemi ovládacími tlačítky Alcaplast
Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
Materiál nosné konstrukce: kov ošetřený práškovou barvou
Montážní hloubka nastavitelná v rozmezí 20-95 mm
Možnost vestavby oddáleného nebo senzorového splachování
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky
Nastavitelné kotvící nohy s brzdou v rozmezí 0-200 mm
Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm
Příprava na připojení držáku s DG 1/2" přechodem pro bidetovací sedátka a spršky
Přívod vody zezadu/shora uprostřed
Rohový ventil s možností na napojení na potrubní systém Mepla
Servisní práce bez použití nářadí
Stavební hloubka 125 mm
Úsporné splachování - 2 l malé spláchnutí, 4 l velké spláchnutí
Viditelné označení nivelace a středové rysky
Zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 830-1200 mm
-
